И опять вопрос по автоматическим выключателям

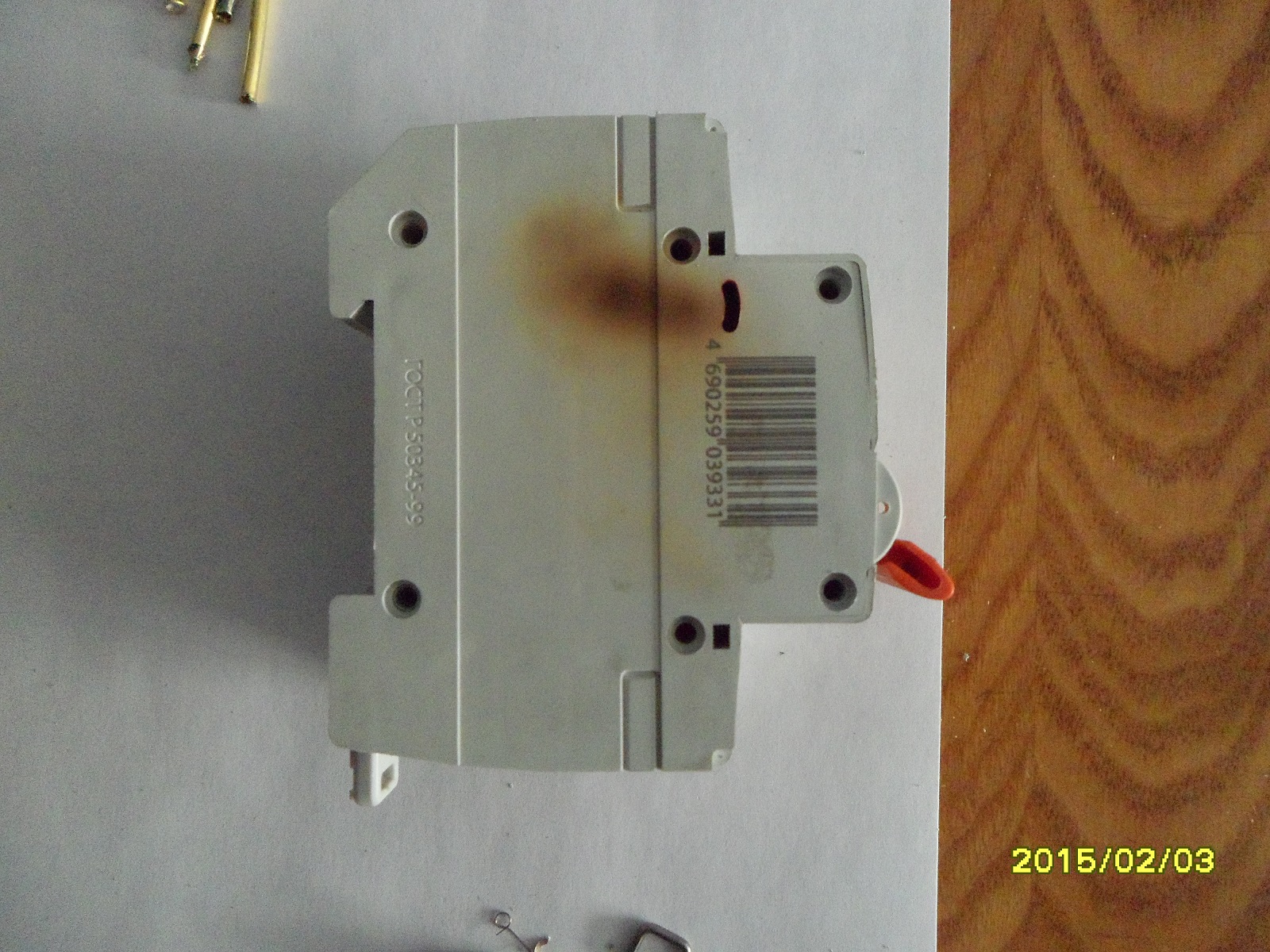

В двух словах не ответить, слишком много факторов влияет на это. Начиная от температуры окружающей среды до производителя. Грубо говоря на КЗ срабатывают все примерно одинаково, а вот по тепловой защите чем дешевле автомат тем дешевле материалы и больше нагрева внутри автомата ненужного. Что приводит к срабатыванию раньше заявленного ну или просто к тому что на фото

Возможно, качество самого автомата, влияет.
Фото интересные.

Тепловая защита автоматического выключателя сработает, когда ток в цепи достигает значения примерно 1,13 от номинального тока автоматического выключателя, при температуре окружающей среды +30 градусов С. При этом время срабатывания будет больше часа.
Установленные рядом несколько автоматических выключателей могут подогревать друг друга, тем самым оказывать влияние на величину номинального тока теплового расцепителя. Обычно поправочный коэффициент указывается в каталогах производителей. Например, для трёх модульных автоматов Legrand, этот коэффициент равен 1, а для 4 - 6 автоматов он будет равен 0,8. Автомат обязан держать номинальный ток независимо от времени работы, при этом не гореть и не отключаться без причины.
Всё сказанное справедливо только для нормального, качественного АВ, к коим никак нельзя отнести автоматы TDM.

P. S. Фото действительно интересные и познавательные. Очень хорошая страшилка для любителей китайчатинки.

Можно я фотки попользую у себя на сайте, в разделе покупайте китайца?)

На фотках 6-7 хорошо видна экономия на площадке контакта и чем это заканчивается

на пятом фото... дугогасительной камеры в АВ не было или она была снята перед фотографированием?

судя по тому как погорело ее там и не было

Припоминаю случай, когда пришлось заменить АВ однополюсный IEK 25A на тоже однополюсный IEK 16А при нагрузке около 15А (ТЭН), так первый "изжарился" как на том фото через месяц непрерывной работы; а 16-амперный вторую зиму работает... парадокс...

Вся суть в площади контактов и нажиме. Ведь при плохом соприкосновении они и греются!!! Вы видели пружинки в советских АВ? Вот это прижим!!! А что сейчас? Удешевление приводит к снижению качества!!!

Первый работал в пол режима то есть по тихоньку грелся пока не догрелся , а у 16А походу сразу контакт приварился и нагрева поэтому нет . Надо им пощелкать верх вниз чтобы начал греться

Дугогасительная камера была снята просто. Пока вскрывал автомат половина "кишков" по вываливалось, не стал все корячить обратно.

На той недели я заменил уже данное г.вно, на три однополюсных АВ бренда АВВ, но номиналом 25 Ампер. К АВ фирмы TDM у меня мнение теперь однозначное. Тут и контактные площадки, не понятно что там налеплено, и прижимная пружина, одно название. Механизм ВА вообще такое ощущение, что одноразовый, "включил автомат и не трогай больше", после нескольких включений и выключений появляется какой-то нездоровый хруст. Короче, как сказано выше "китай".

Спасибо Всем за конструктивные ответы. Отпишусь чуть позже по работе автоматов АВВ, но думаю там все будет в норме.

Номинал АВ выбирают не по принципу "шоб не выбивало", а по сечению кабеля, о котором у вас ни слова.

многовато будет.

АВ розеточных групп и провода 2,5 кв.мм - 16 А.
25 А - это уже на 4 кв.мм.

32 А - 6 кв.мм.

Ммм... вроде бы тема не успела уйти еще за пределы первой страницы


Я выбираю не из принципа чтоб не выбивало, а из соображений чтоб автомату легче было работать под токовыми нагрузками 24 часа в сутки, весь монтаж мой изначально. Тип провода и его сечение я подбирал специально с глубоким запасом, и загруженность по кабелю КГхл 4x6 по трем фазам ни когда не будет больше 9 кВт, ибо все уходит в стальных трубах в подвал на котел.
P.s. заземление самого котла планируется отдельно на контур заземления, который правда еще не готов.

Для кабеля 6 кв. мм это нормально, но для нагрузки 3 кВт многовато будет. Надо бы три автомата по 16 А, в крайнем случае 20 А, причем лучше использовать серию S201.
Если автоматы не подделка, то должны нормально работать. Как внешне отличить подделку под АВВ от оригинальных - см. фото. Первые 6 картинок - это оригинальные автоматы S201 и SH201L. Подделки под S201 встречаются довольно редко. На остальных фото автоматов из моей коллекции есть два варианта подделки под SH201L.

Качество автомата

Я поставил серию SH201L, и судя по Вашим фото оригинал, взял у дилера.
В чем критичность того, что я поставил автоматы 25А? На КЗ они всегда сработают, а нагрузка, теоретически, не превысит 3 кВт (13-14А).

Серия S201 предпочтительнее потому что автомат выдерживает мгновенный ток до 6000А?

Вообще-то номинал АВ выбирают по НАГРУЗКЕ.

Фото полезное.
Про оригинал/подделка. Зависит от года выпуска. Представители АВВ много раз поднимали этот вопрос, что на их настоящих автоматах, в отличии от подделок, только 4 клёпки боковые. Типа можем делать!

Я не могу однозначно ответить на этот вопрос, т. к. не знаю параметров отходящей линии. На КЗ конечно же сработают.


Вот поэтому и не понятно, с какой целью выбран автомат на 25 А. Коллеги уже писали выше, что автомат надо выбирать по нагрузке.


Нет, в данном случае не критично 4,5 или 6 кА. Чем конкретно они отличаются, кроме отключающей способности и цены, нигде не описывается. Внутренностями отличаются. Остальное - видимо "секрет фирмы". Промышленная серия, и она лучше и надежнее бытовой. Это из практики, уж поверьте на слово.

P. S. Добавлю ещё, к преимуществу автомата S201: наличие дополнительных клемм под шину - гребёнку.
