Возможно переключатель регулировки напряжения установлен в каком либо крайнем положение, что реле воспринимает как неисправность! Попробуйте выставить переключатель в положение к примеру (среднее) и перезапустите реле, то есть -сбросьте и подайте питание, после манипуляции с переключателем напряжения.
Почему на "скриншоте "реле напряжения постоянного тока подключено без трансформатора?(после электросчётчика)Так как данное реле должно питаться постоянным напряжением!
Поэтому реле выдаёт неисправность и не срабатывает!
KOSАлександр, доброго времени суток, вы не могли бы порекомендовать подходящий трансформатор под данный тип реле?
Я наверное ошибаюсь, просто меня смутило то что на рисунке нарисовано реле с обозначениями на контактах (+ и -) что обозначает постоянный ток! В паспорте к данному реле сказанно:что реле может питаться как переменным напряжением так и постоянным!
А что питается от модульного контактора которым управляет данное реле? Кстати у него тоже катушка нарисовано питается постоянным током.
Опишите где будет применяется данная схема, что за нагрузка?
Объект: Квартира 4-х комнатная
К контактору будут подключены диф.автоматы (варочная панель, жарочный шкаф, посудомойка, водонагреватель, стиралка, сушилка, теплый пол и т.п.)
Контактор мне удалось ввести в работу, подключал его контакт A1 на 12 контакт реле контроля напряжения.
Если интересно - прошу дать эл.адрес в личку - скину полную картинку проекта.

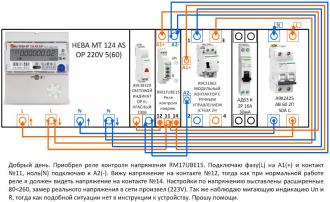

полагаю у меня должна получиться аналогичная схема, как в приведенном ниже рисунке,
схемку я взял из http://www.tesli.com/file/catalogue/schneider-electric/2013/Acti9_cat_2013_final_5.pdf
Константин Сергеевич, не могли бы Вы разместить здесь фото передней панели реле, чтобы было видно, в какие положения установлены переключатель и потенциометры?
к сожалению фото сегодня не смогу выложить, реле осталось на объекте (сегодня подключал питание 12V DC к контактам A1 и A2, - реле не отреагировало никак).
Могу только дать картинку по положениям переключателей, завтра будет фото.
KOSподключал питание 12V DC к контактам A1 и A2, - реле не отреагировало никак
Так и должно быть. Напряжение питания реле RM17UBE15 - 110 ... 240 В переменного или постоянного тока.
KOS ... картинку по положениям переключателей ...
Надо бы сделать наоборот: верхний регулятор - 240 В, а нижний - 200 В.
Ещё рекомендую добавить в схему мелкий автомат на 1 ... 2 А или предохранитель, для защиты цепей управления.
Белый_Кот Надо бы сделать наоборот: верхний регулятор - 240 В, а нижний - 200 В. Ещё рекомендую добавить в схему мелкий автомат на 1 ... 2 А или предохранитель, для защиты цепей управления.
Добрый вечер. Выставил регуляторы по Вашему совету, все заработало, куда я раньше смотрел .........
Спасибо большое за подсказку
Завтра фото работающего реле и щита сделаю и выложу сюда т.к. сегодня пытался сделать фото, но телефон сел (((
https://youtu.be/qTZ7-6WOcQU
опубликовал свой ролик по пуску реле,
по совету Олега, - добавил небольшую защиту для реле - ВА 1А, спасибо всем большое !!!
очень рад что пришел на этот форум, он реально полезен для всех !!!
Нормально всё сделано, аккуратно, и редко с такой комплектацией щиты попадаются. Критиковать нечего. Только вот думаю: на стиралку 25 А и на освещение 10 А не многовато-ли? И ещё интересно, почему кабель FRLS? Это по проекту так?
Возможно переключатель регулировки напряжения установлен в каком либо крайнем положение, что реле воспринимает как неисправность! Попробуйте выставить переключатель в положение к примеру (среднее) и перезапустите реле, то есть -сбросьте и подайте питание, после манипуляции с переключателем напряжения.
Почему на "скриншоте "реле напряжения постоянного тока подключено без трансформатора?(после электросчётчика)Так как данное реле должно питаться постоянным напряжением!
Поэтому реле выдаёт неисправность и не срабатывает!
Александр, доброго времени суток, вы не могли бы порекомендовать подходящий трансформатор под данный тип реле?
Я наверное ошибаюсь, просто меня смутило то что на рисунке нарисовано реле с обозначениями на контактах (+ и -) что обозначает постоянный ток! В паспорте к данному реле сказанно:что реле может питаться как переменным напряжением так и постоянным!
А что питается от модульного контактора которым управляет данное реле? Кстати у него тоже катушка нарисовано питается постоянным током.
Опишите где будет применяется данная схема, что за нагрузка?
Объект: Квартира 4-х комнатная
К контактору будут подключены диф.автоматы (варочная панель, жарочный шкаф, посудомойка, водонагреватель, стиралка, сушилка, теплый пол и т.п.)
Контактор мне удалось ввести в работу, подключал его контакт A1 на 12 контакт реле контроля напряжения.
Если интересно - прошу дать эл.адрес в личку - скину полную картинку проекта.
а по питанию реле я тоже нашел картинку, так и есть - питается как от переменки так и от постоянки
полагаю у меня должна получиться аналогичная схема, как в приведенном ниже рисунке,
схемку я взял из http://www.tesli.com/file/catalogue/schneider-electric/2013/Acti9_cat_2013_final_5.pdf
вот мануал к реле, отсканировал себе на всякий случай
Константин Сергеевич, не могли бы Вы разместить здесь фото передней панели реле, чтобы было видно, в какие положения установлены переключатель и потенциометры?
к сожалению фото сегодня не смогу выложить, реле осталось на объекте (сегодня подключал питание 12V DC к контактам A1 и A2, - реле не отреагировало никак).
Могу только дать картинку по положениям переключателей, завтра будет фото.
Так и должно быть. Напряжение питания реле RM17UBE15 - 110 ... 240 В переменного или постоянного тока.
Надо бы сделать наоборот: верхний регулятор - 240 В, а нижний - 200 В.
Ещё рекомендую добавить в схему мелкий автомат на 1 ... 2 А или предохранитель, для защиты цепей управления.
Хорошо, завтра утром попробую. О защите реле тож подумаю, благо 2 места еще осталось из 36
Добрый вечер. Выставил регуляторы по Вашему совету, все заработало, куда я раньше смотрел .........
Спасибо большое за подсказку
Завтра фото работающего реле и щита сделаю и выложу сюда
Ну вот и отлично! Ждём фото.
https://youtu.be/qTZ7-6WOcQU
опубликовал свой ролик по пуску реле,
по совету Олега, - добавил небольшую защиту для реле - ВА 1А, спасибо всем большое !!!
очень рад что пришел на этот форум, он реально полезен для всех !!!
https://youtu.be/qTZ7-6WOcQU
Фото с данного объекта (квартира 100 кв.м.) выкладываю.
используемый кабель:
53641 Кабель ВВГнг(A)-FRLS-1 3x1,5 кабель медный м 220
36316 Кабель ВВГнг(A)-FRLS-1 3x2,5 кабель медный м 330
36317 Кабель ВВГнг(A)-FRLS 3x4 кабель медный м 20
46201 Кабель ВВГнг(A)-FRLS 3x6 кабель медный м 40
53748 Кабель ВВГнг(A)-FRLS 3x10 кабель медный м 10
Укладывать по потолку просто заколебался...
Фото с данного объекта (квартира 100 кв.м.) выкладываю.
используемый кабель:
53641 Кабель ВВГнг(A)-FRLS-1 3x1,5 кабель медный м 220
36316 Кабель ВВГнг(A)-FRLS-1 3x2,5 кабель медный м 330
36317 Кабель ВВГнг(A)-FRLS 3x4 кабель медный м 20
46201 Кабель ВВГнг(A)-FRLS 3x6 кабель медный м 40
53748 Кабель ВВГнг(A)-FRLS 3x10 кабель медный м 10
Укладывать по потолку просто заколебался...
жалко не могу выложить файл visio или pdf.... в итоге нарезал на три части схемку в jpeg )))
Всегда рад здоровой трезвой критике, спасибо за внимание.
то что стоят на свет ВА 16А - временное решение, купит клиент автоматы - сменю )
Нормально всё сделано, аккуратно, и редко с такой комплектацией щиты попадаются. Критиковать нечего.
