Непонятки в электрической схеме термостата Ballu ВМТ-2

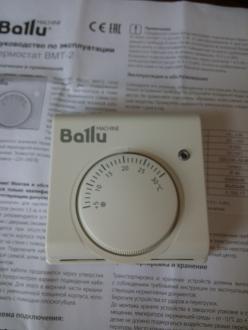

Здравствуйте Уважаемые форумчане! Возник вопрос по подключению данного термостата, если я не ошибаюсь то выключатель должен быть на фазе, но схема, которая была в коробочке с термостатом мне говорит об обратном. Тем не менее на официальном сайте производителя на схеме выключатель именно на фазе. в электрике не силен, прошу помощи)

Юрок163 (1)

01 октября 2017, 16:14

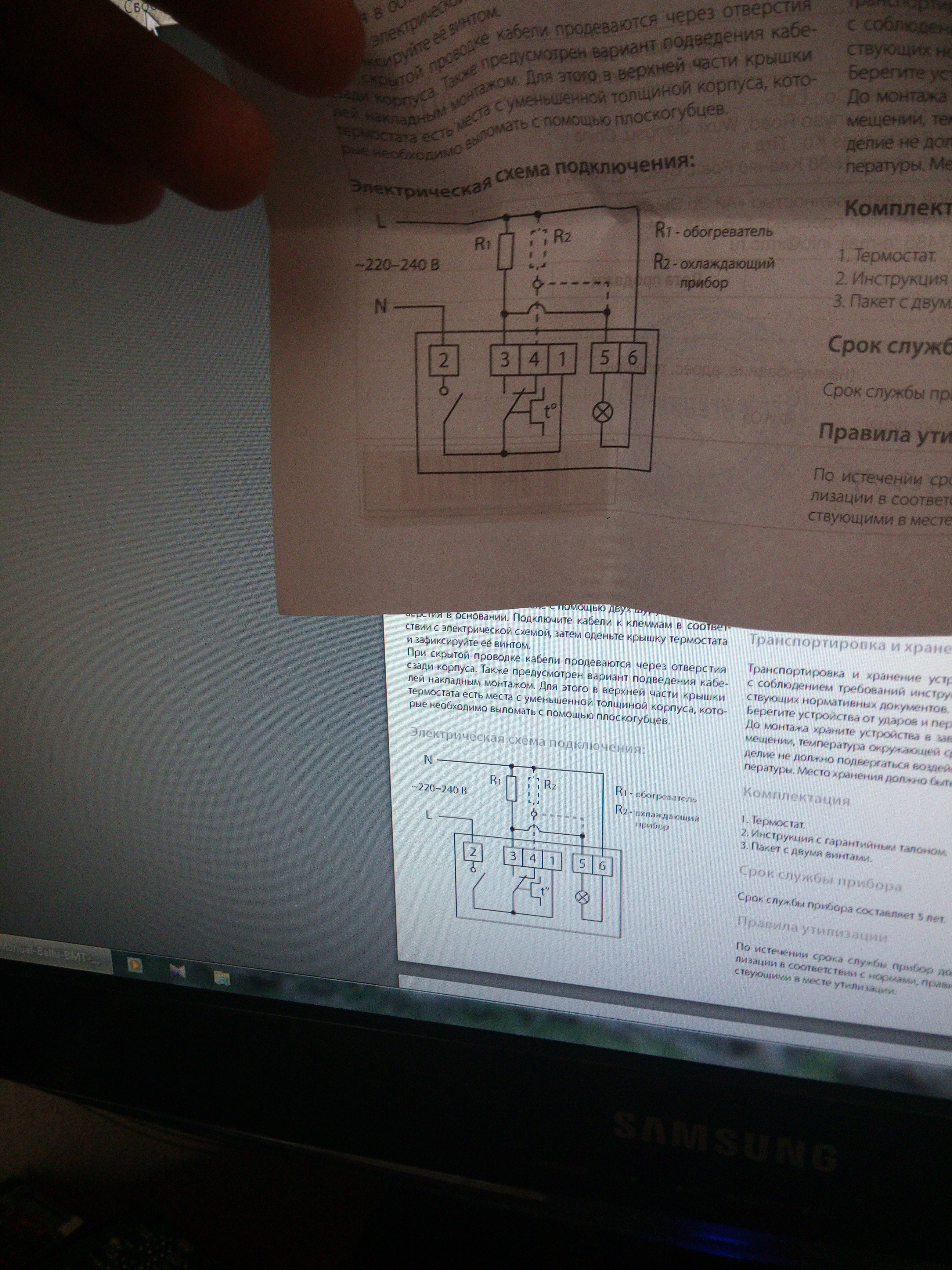

На втором фото схема которая была в коробке с термостатом и схема с оф. сайта производителя

Эксперт клуба

From Russia (2967)

01 октября 2017, 17:06

На фазу подключайте!

Электрик-наставник

Elektron_8 (219)

02 октября 2017, 06:44

Юрок163... если я не ошибаюсь то выключатель должен быть на фазе...

Угу.

L - ( фаза ) на контакт 2; между 3 N - ( ноль ) нагрузка/нагреватель, между 4 и N - охладитель.
И чё? все правильно.
Управление идёт по L.

Электрик-наставник

Elektron_8 (219)

02 октября 2017, 06:51

Юрок163На втором фото схема которая была в коробке с термостатом и схема с оф. сайта производителя...
. но схема, которая была в коробочке с термостатом мне говорит об обратном.

Схемы идентичны. Ввод на фазе. Об обратном не говорит. Смотрите внимательно для начала.
