Как сделать подвесной светильник своими руками.

Как сделать нужное из простого, расписано на просторах интернета, вплоть из ничего, имея под руками просто провод. Оригинальностью такие конструкции не отличаются от всего того, что можно купить в обычном магазине за сущие копейки или просто за умопомрачительные, якобы от какого-то дизайнера. Всё, дело желания или интереса к таким вариантам.
История впрочем, лишь частично касается этого примера и может быть, и не отнесена в разряд уникальных идей.

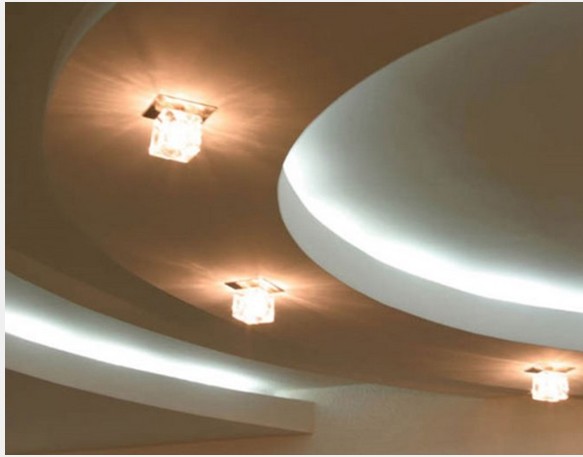

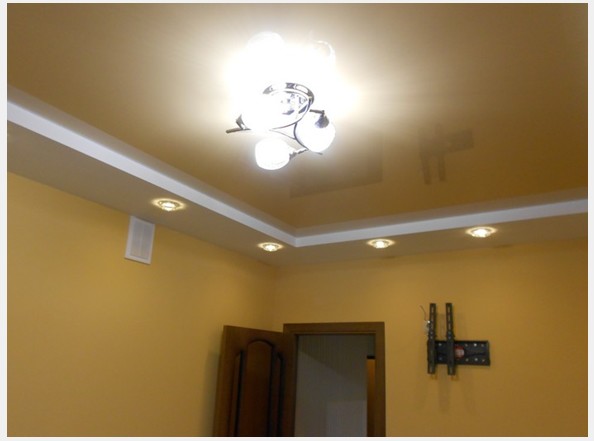

   Есть в наличие частично подвесной потолок по периметру комнаты, задача сделать освещение в одном из углов, т.к. внизу стоит угловой диван и комната является гостиной. Самый простой вариант врезать глазки и решить проблему. Но, данное решение на мой взгляд, простое и честно говоря убогое.


Даже, несмотря на дополнительные навороты на глазок, их много разных и цена на арматуру баснословно увеличивается от обычной в 20р.

Сильно не буду вдаваться в ассортимент самих глазков, скажу проще, они конструктивно одинаковы, сделаны Китайскими товарищами и скорее всего на «коленке» (шутка). Разница в толщине металла, количества краски, жёсткости и материала пружин и самое главное применяемого патрона. Патроны от Е27 и Е14, соответственно обычные зеркальные лампы и миньоны, галогеновые  G5,3, GU10, G4, G9 и есть ещё LED - светодиодные, выпускают любые с любыми патронами, всё те же Китайские товарищи. Подробно расписывать здесь не буду.
  Итак, существует такой магазин, как Леруа-Мерлен, куча всего нужного и необходимого по достаточно демократичным ценам, хотя в последнее время стал поднимать цены на бросовый товар, но случаются распродажи залежей ненужного или просто никому не надо. Следует отметить, что информация на сайте не всегда совпадает с реальностью, т.е. цены как и там, но товара нет, или товар в магазине есть, а на сайте тишина. В очередной раз просматривая сайт, набрёл на плафоны под патрон G9 по 50р/шт. Выбрал нужные артикулы и поехал посмотреть как они выглядят в реальности. Да-с как и ожидалось, нужных нет, но есть куча неинтересных и неизвестных. Вот пяток неизвестных и прикупил.

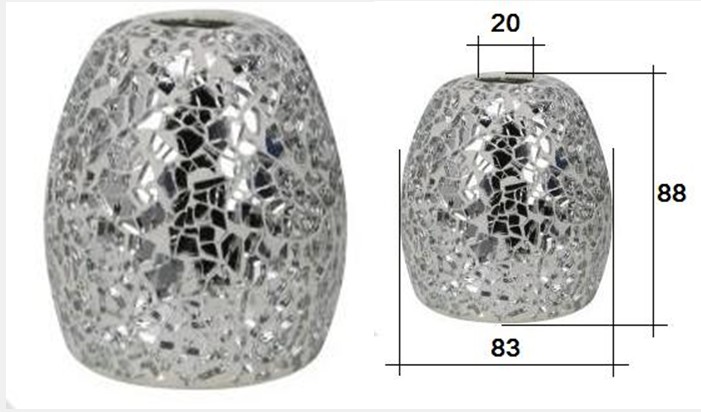

Вот этот зверь стеклянной наружности, модель Daloa, фирма Inspire (контора принадлежит Леруа), слизано у французов известными товарищами.


Толстое стекло обсыпанное битым зеркалом и залито чем то похожим на гипс с жидким стеклом. Не колется и не обрежешь руки, вполне сносное на вид. Естественно в нормальной упаковке, но без патрона, ладно. Счастье продолжалось пару часов, пока доехал до дома и примерил все в наличии патроны. Ни один зараза не подошёл. Порыл интернет на предмет нужного, нашёл патрон итальянских китайцев на 200р/шт. Поняв, что тут неправильный подход к делу, а именно цена, полез в барахло искать замену из других залежей. Потерял сутки, ничего не пригодилось. Опять полез бороздить интернет на предмет нужного из ненужно-дешёвого. И как часто, это бывает, переключился на другую тему (отвлекли), в результате которой был найден выход из положения.

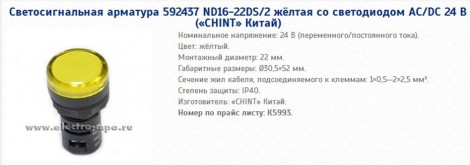

Нет патрона – сделай сам, впрочем относиться ко всему остальному. Имея в ближайшем расположении ещё один интересный магазин МПО «Электромонтаж» и зная, что там есть практически всё – нашёл искомое за 90р/шт., (правда искал другое).

В закромах был найден искомый экземпляр и дело двинулось.
Что делать с этой хренью, открутить жёлтый колпак и убрать все потроха, соблюдая главное правило – ничего сразу не выкидывать и не ломать существующее. Потроха держаться на двух проводах припаянных к винтовым пластинам. Отгибаем пластины – отрезаем провода и вынимаем. Пустой патрон готов.

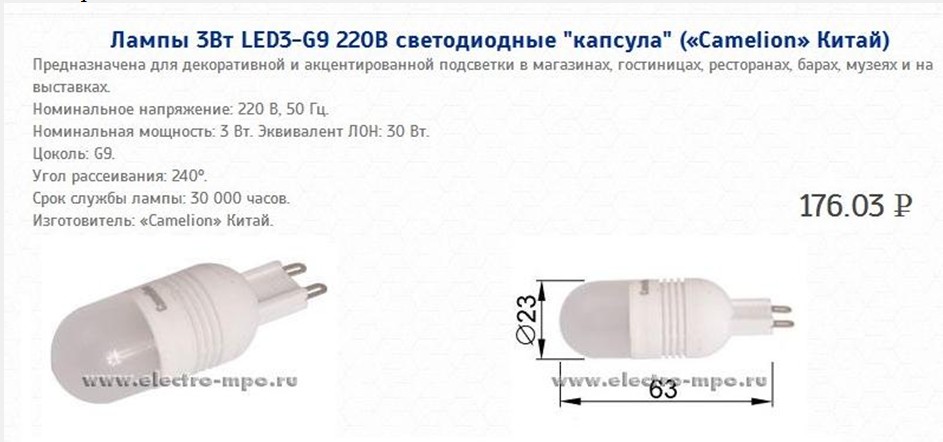

    Следующий этап – зависит от применяемой лампы, в моём случае оказалась эта, купленная несколько ранее.


Здесь возникает два пути решения. Применять лампу как есть или дорабатывать её.
Первый путь – сама лампа, полностью не лезет в новый патрон, значит в патроне надо поставить два зажима в которые её надо воткнуть, отсюда возникает другой вопрос где взять, откуда отвернуть. Варианта два, первый – мудрить с железками, второй – взять готовый. Идём по второму варианту – глазок на GU5,3, там есть круглый керамический зажим, но он не совпадает с ногами лампы, не проблема.

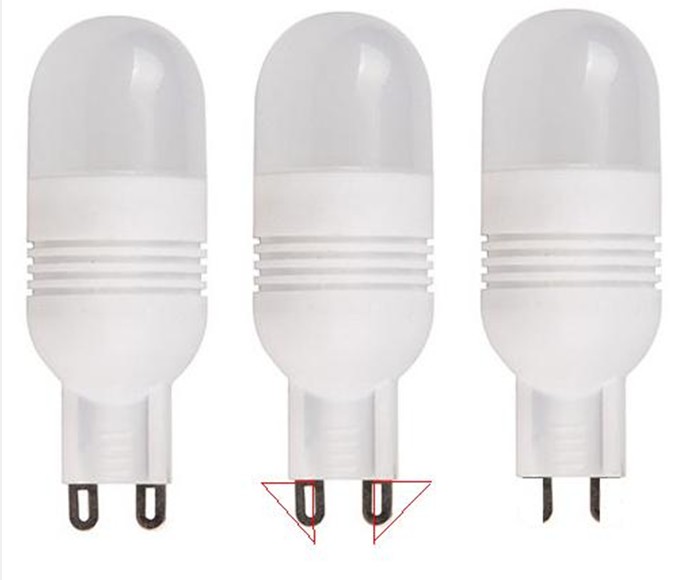

Отпиливаем лишнее как показано на фото, в итоге получаем плоские штыри которые отлично подходят в зажим GU5,3.
Есть один только маленький минус, доработанную лампу вставить в патрон G9 не получиться, зажим держится на той части, которую отпилили.
Теперь вставляем зажим в новый патрон и припаиваем провода к контактным площадкам (которые не выкинули) или просто выводим из патрона концы проводов. Чтобы зажим не болтался в патроне можно залить силиконом, эпоксидкой, клеевым стержнем или посадить на супер-момент. Расстояние от конца патрона и зажима внутри подбирается методом проб и ошибок, все лампы разные, штыри не одинаковые по длине.
Второй путь – если надо необычно или вариант для мелкого производства, я пошёл по нему.
Откупориваем пластиковый колпачок на лампе (просто сильно повернуть), осторожно вытягиваем потроха из керамической части и отрезаем провода от цоколя лампы. Берём новый патрон и засовываем потроха вовнутрь, припаиваем провода к контактным площадкам (которые не выкинули). Берём жёлтый колпачок от невыкинутых запчастей и пропиливаем отверстие по диаметру пластикового колпачка лампы. Далее надеваем пластиковый колпачок на лампу и фиксируем его силиконом или супер-моментом. Закручиваем жёлтый колпак и получаем новую лампу.
В продаже есть разные по цвету арматуры, таким образом можно по цвету различать доработанные лампы по мощности и цветовой температуре.

Продолжение следует….
