Причина возгорания электропроводки

 В частной мастерской по реставрации старых автомобилей, владельцем которой является очень хороший человек, искренне ему сочувствую, произошло весьма неприятное событие: пожар. Владелец строил эту мастерскую сам. Пожар возник после четырех лет эксплуатации мастерской по назначению: слесарные, сварочные, сборочные и другие работы. Все работы производились только на первом этаже здания. Потребители электроэнергии: два электрокотла на 3 и 5 кВт, сварочный аппарат, болгарка, сверлильный станок, наждак, компрессор, скважинный насос, освещение. На втором этаже располагались вспомогательные и административное помещения, а также вводной электрощит. Потребители – обычные бытовые приборы: музыкальный центр, телевизор, чайник и освещение.

На фото здание мастерской до пожара, снаружи,

и внутри.

Из рассказа хозяина мастерской: - «Обычно были включены все потребители одновременно…»

  В тот день производились обычные для мастерской работы электроинструментом: болгаркой и перфоратором. В какой-то момент пропало напряжение. Осмотр автоматических выключателей в этажном щите первого этажа показал, что они включены, из чего персоналом был сделан вывод, что отключили электричество. Прошло полчаса, когда работники мастерской почувствовали запах гари. Владелец мастерской поднялся на второй этаж и только тогда понял, что случился пожар. Попытка потушить огонь огнетушителями результата не дала: огнетушители оказались неисправными, с истекшим сроком годности. В одном повезло: пожарные приехали вовремя, и здание не выгорело дотла. Так здание стало выглядеть после пожара.

Электроснабжение здания осуществлялось по одной фазе, ответвлением от воздушной линии электропередачи кабелем СИП 2х16, который входил в здание через отверстие в стене, и был подключен к вводному автоматическому выключателю в электрощите. Кабель СИП уложен за сгораемой обшивкой стены, без защиты. Вот оно, первое нарушение ПУЭ.

На фото – то, что раньше было электрощитом

и установленными в нем аппаратами защиты. Нажмите на картинку, чтобы увеличить.

На фото видно явное несоответствие номинальных токов автоматических выключателей допустимым токам для защищаемых кабелей. Это основная ошибка всех электриков – любителей, которая может привести к столь печальным последствиям. Применены автоматические выключатели неизвестных производителей. Дифференциальная защита отсутствует. Кроме того мы видим,  что вводной автоматический выключатель трехполюсный, имеет характеристику D, а не С, из чего, казалось бы уже можно сделать вывод о квалификации электрика, собиравшего электрощит. Но подождем, посмотрим, что было дальше. Вводной автоматический выключатель на фото изображен в выключенном положении. Нет, он не сработал. Не мог он сработать: номинальный ток 80 А. Его в процессе ликвидации пожара выключил владелец мастерской.
 Внутренняя электропроводка в здании была выполнена следующим образом. От вводного электрощита были сделаны две отходящие линии кабелем КГ 2х6 к этажным щиткам и защищены автоматическими выключателями на 40 и 50 А, это много. Они ничего не могли защитить, работали, как рубильники.  От этажных щитков отходящие линии кабелями ПВС 3х1,5 и 3х2,5 на освещение и розетки соответственно, распайка в коробках была выполнена простой скруткой. Обратите внимание: использовался провод ПВС! Проводка была выполнена скрытой, в металлорукаве, и была проложена в пустотах сгораемых строительных конструкций, что противоречит сразу нескольким пунктам ПУЭ.

Если внимательно рассмотреть фото электрощита, видно еще одно нарушение правил: многопроволочные жилы гибких кабелей, присоединенных к аппаратам защиты и шине, не опрессованы наконечниками.
Что же все-таки стало причиной пожара? При тщательном осмотре того, что осталось от электропроводки, вот что было обнаружено.

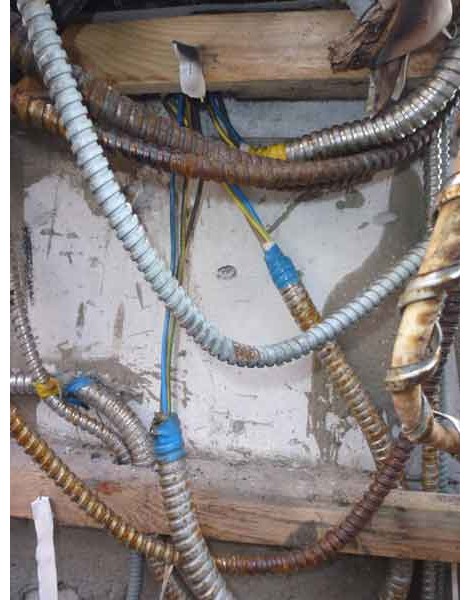

На фото мы видим, что кабеля в сгоревшем металлорукаве нет. Сгорел полностью. Он горел именно тогда, когда персонал мастерской предположил, что отключили электричество. Сидели люди и отдыхали, ждали, когда включат свет, не подозревая, что над головой – пожар.
 Дальнейший «разбор полетов» показал следующее. Напряжение на вводе было всегда ниже 220 вольт.

Из рассказа хозяина мастерской: - «Иногда падения до 160 В, а норма 190 - 200. Очень редко, летом бывало подбиралось к 215 В. Я установил стабилизаторы. По одному стабу на автоматику каждого котла. На освещение по стабу на этаж. На розетки на первом этаже 3 кВт ный, одна линия, вторая линия без стаба. И еще один стаб на 8 кВт запитан отдельным кабелем от ввода - медь 10 кв.мм. на отдельную розетку на первом этаже. Когда после монтажа проводки её протестили несколько дней. Электрик ходил, что - то мерял. Сказал,что все в норме. Потом, когда начали эксплуатировать помещение, выяснилось, что в сети напряжение очень низкое. Наждак крутится медленно, компрессор запускается с трудом, болгарка работает на низких оборотах и т. д. Решил установить стабилизаторы. После установки стабилизаторов перестали справляться автоматы. Их постоянно выбивало. Пошел консультироваться к электрикам. При чем к разным. Начались версии разные. "Все плохо, надо переделывать!", "На вводе тонкие провода", "Надо ставить УЗО", "Сделай обтяжку концов проводов наконечниками", и тому подобное. В конце концов "Ставь стаб! Решает все проблемы!" Но ни один не сказал, что при включении стабилизатора в сети увеличивается сила тока. И то, что увеличится нагрузка на сеть, тоже никто не сказал. Про автоматы тем более. Более того, до сих пор приходится доказывать многим, что при падении напряжения, сила тока увеличивается. Электрикам! На пальцах, с формулами. И все равно, многие не понимают. В конце концов, не услышав какого то вразумительного ответа, поменял автоматы на более мощные…»

 Вообще - то согласно закону Ома при снижении напряжения сила тока уменьшается. Владелец мастерской не электрик, простим ему его заблуждение. Его ошибкой была  установка стабилизаторов. Чтоб сохранить мощность стабилизатор увеличивает напряжение на выходе за счет увеличения тока в первичной цепи. Стабилизатор из ниоткуда взять и добавить напряжение не может. Во сколько раз упало напряжение, во столько же раз увеличится ток. Стали отключаться автоматы. Поменяли автоматы. А кабель остался тот же. Ток увеличился, кабель загорелся, автоматы не сработали.
 Вот и вся причина пожара. Электрик, если и виноват то в том, что выполнил электропроводку с немыслимым количеством нарушений. Виноват, скорее, поставщик некачественных услуг – электроснабжающая организация. Ну и владелец мастерской, конечно.

P. S.
 Хозяин мастерской руки не опустил, восстанавливает, ее. Снимаю шляпу перед его целеустремленностью и оптимизмом. Теперь он заказал проект электроснабжения, сделал трехфазный ввод. Правда, в соответствии с тех. условиями, присоединение вот такое.

Какие–то странные тех. условия. Но это уже совсем другая тема.

  Монтаж внутренней проводки в этот раз будут выполнять квалифицированные электрики. Мастерская пока окончательно не отремонтирована, но реконструирован второй этаж, и внешне здание выглядит даже лучше, чем до пожара. Но какой ценой!

 Место события и имя хозяина мастерской по его просьбе не называю. Пожелаем ему удачи!
