И заявился, умник на « БИТВУ МАСТЕРОВ».

 Так же заранее извиняюсь пред корифеями проектировки…..за не корректное изображение схемы. Я никогда этим не занимался, да и заниматься не особо горю….так не более чем проба пера. Тут скорее важна идея, а нее корректное исполнение.

Я старался сделать схему наиболее простой для понимания, собственно и по этому раскрасил все это действо в разные цвета. Что бы было легче понять…как реагирует система на изменения на входе (то есть на отключение по переменно 1-й и 2-й фазы)

 Не судите слишком строго.

Возможно я где то ошибся…а потому буду рад комментариям….для доработки схемы.

 Описание работы схемы.

 КМ-10, КМ-20, КМ-30- контакторы через которые идет ток при нормальной работе системы

 КМ-100, КМ-200, КМ-300…..контакторы включенные в кольцевую схему. Предназначены, для перекомутации между фазами, при отключении питания.

 БК КМ-10+++БК-КМ-100, БК КМ-20+++БК КМ -200, БК КМ -30 +++ БК КМ-300

Блокировочные контакты контакторов….служат для дополнительной блокировки системы, во избежание самопроизвольного включения.

 Красными кружками на схемах обозначено изменение положения контактных групп. При изменении сигнала на входе.

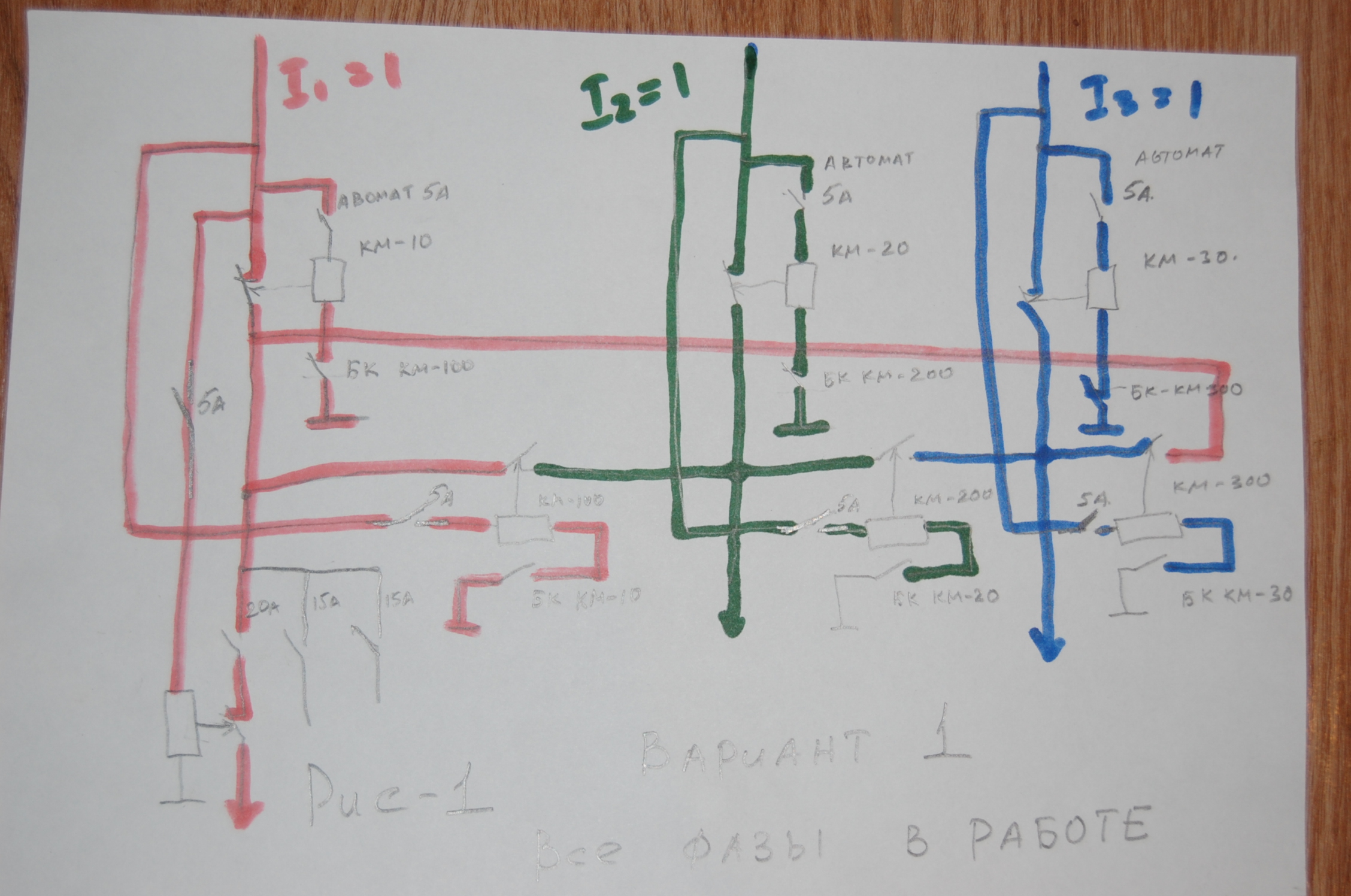

 РИС-1

 Здесь изображена нормальная работа системы. ВСЕ три фазы присутствуют.

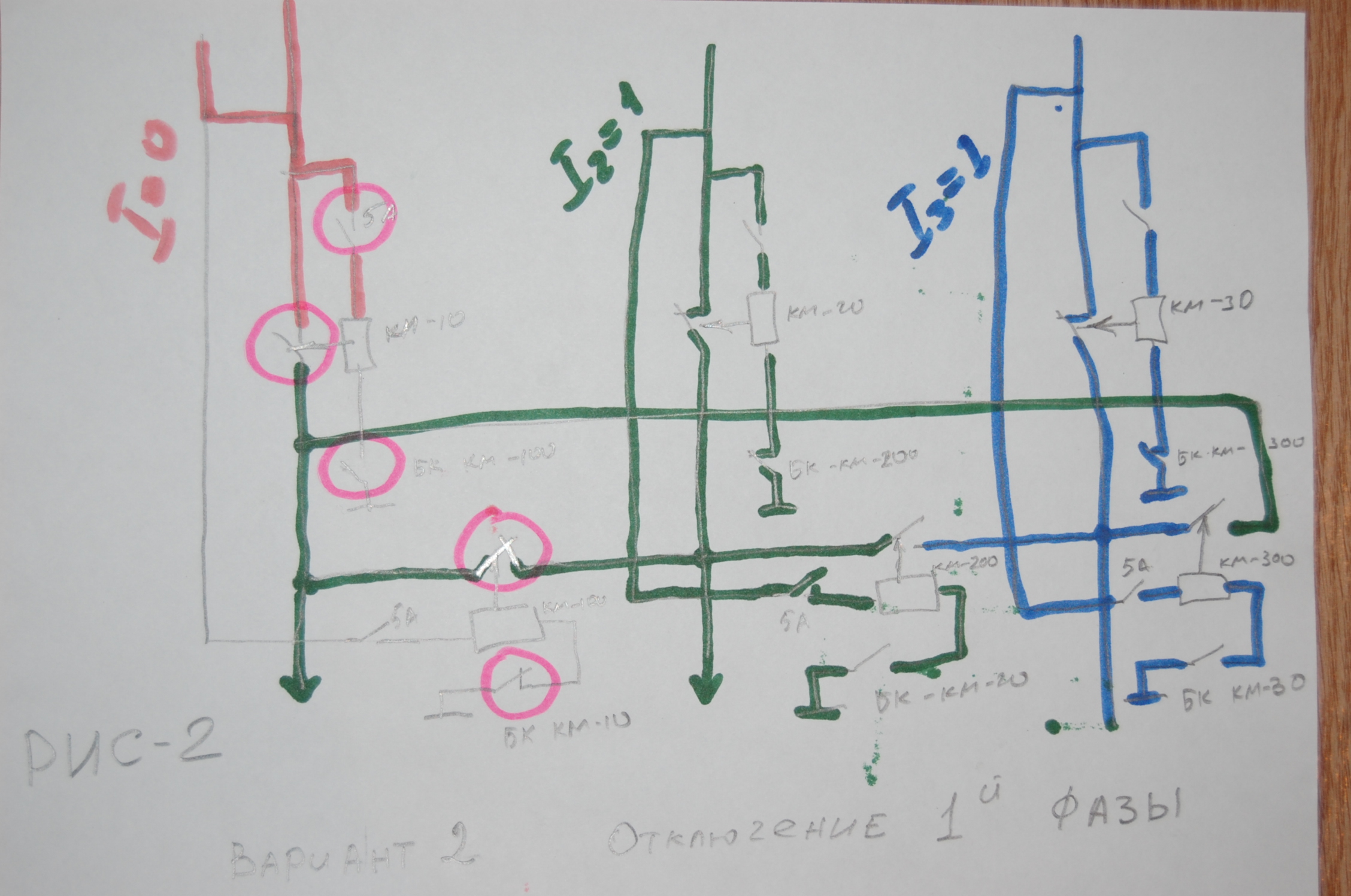

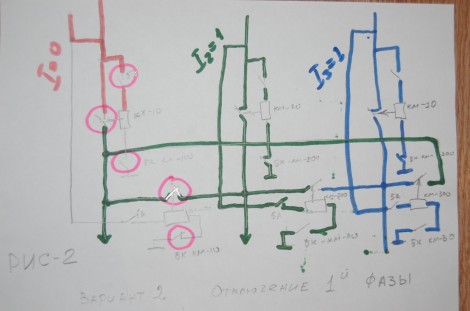

 Рис-2

Аварийная ситуация. Отключение 1-й фазы.

Контактор КМ-10 отключится и разорвет цепь. Доп контакты БК КМ-10 замкнутся.

Так же сработает контактор КМ-100 и замкнет основную контактную группу , что за собой повлечет прекомутацию….нагрузки на ФАЗУ-2. Так же сработает БК КМ-100 и дополнительно разорвет цепь управления катушкой КМ-10

Таким образом  выходная нагрузка Ф-1…ляжет на Ф-2

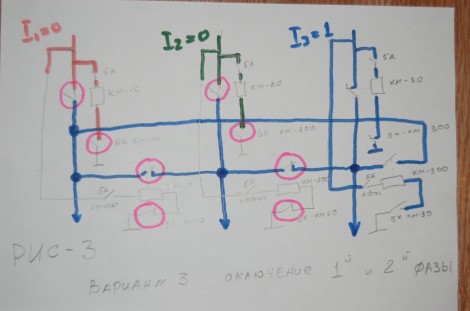

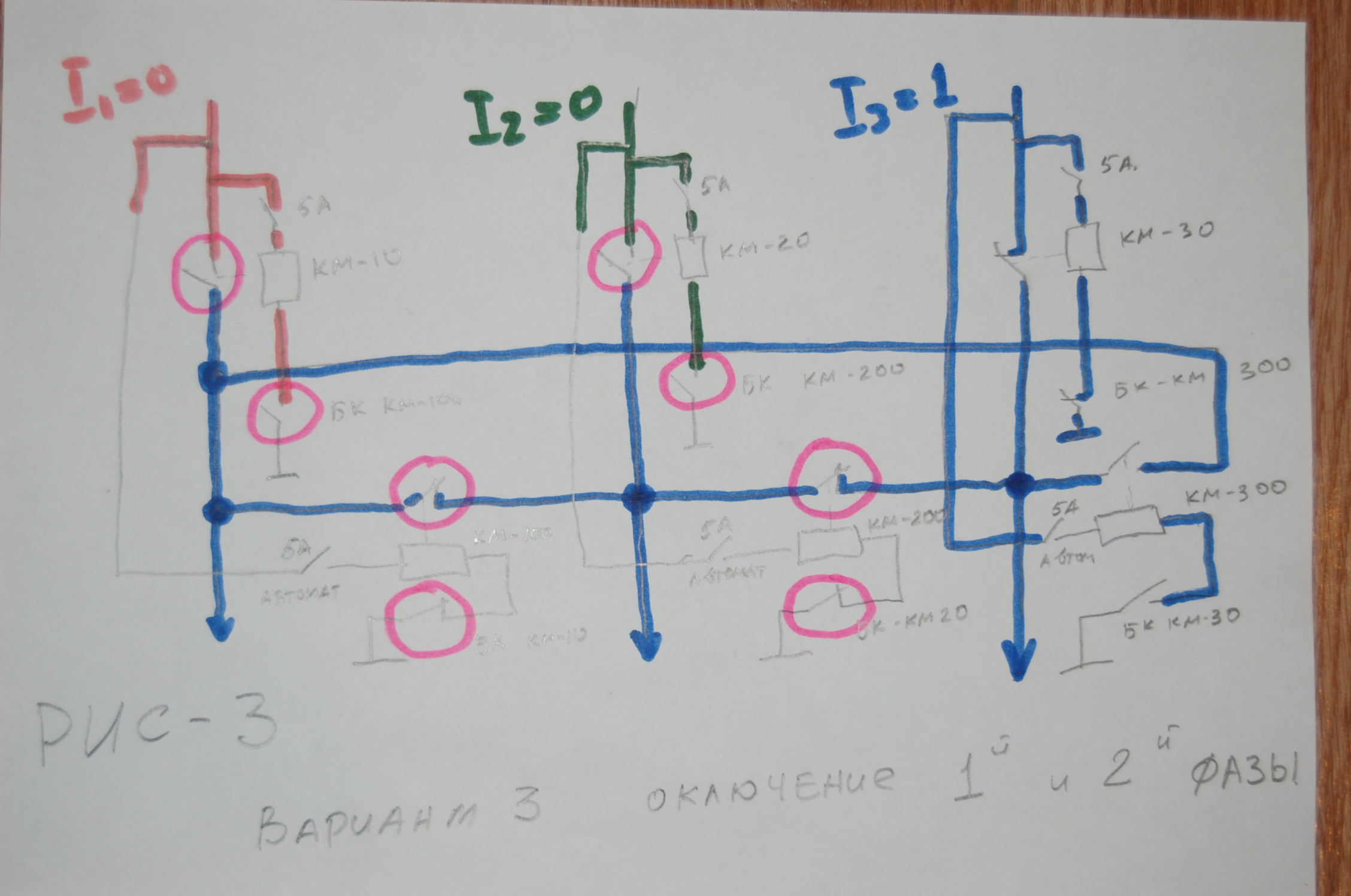

 РИС-3

Аварийная ситуация.

Отключение 1-й и 2-й фаз.

Все произойдет как и в первом случае.

 Контакторы КМ- 10 и КМ-20…отключатся…их основные контактные группы разорвут питание от 1-й и 2-фаз.

Далее сработают контакторы КМ-100 и КМ-200…..и переведут нагрузку с 1-й и 2-й фазы ….на фазу 3.

 Блок контакты БК КМ 20 и 200….и БК КМ 10 и 100…..прейдут в противоположное состояние, что не позволит контакторам включится самопроизвольно.

Собственно вот и весь процесс коммутации……

 При появлении фаз…СИСТЕММА ПРИМЕТ ИСХОДНОЕ ПОЛОЖЕНИЕ.

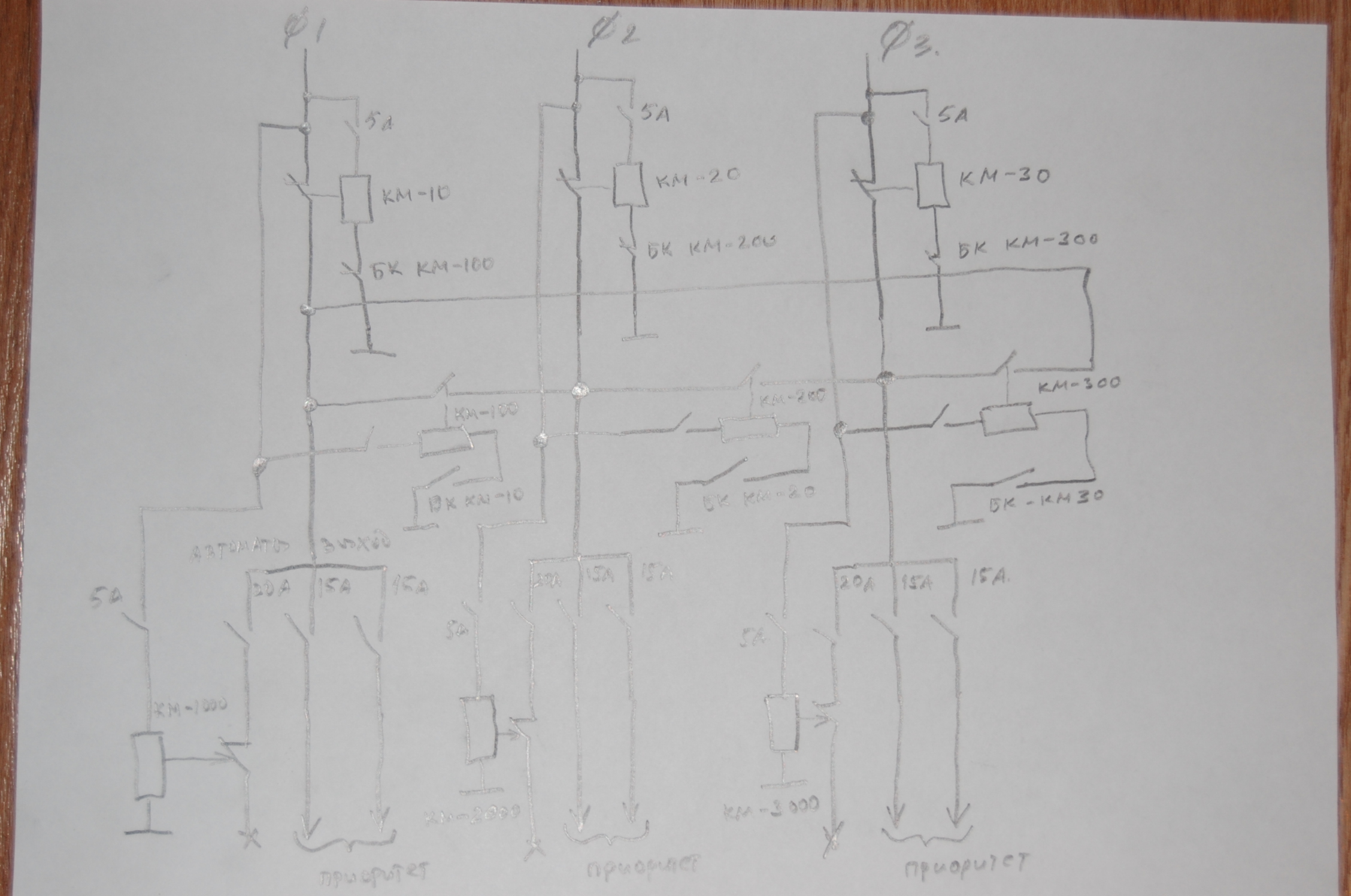

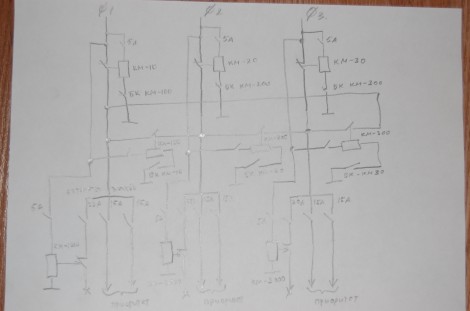

 Рис-4

Собственно это дополнение к основной схеме.

 Отключение не приоритетных нагрузок.

Осуществляется контакторами КМ 1000, 2000, 3000

 При пропадании фазы…..контакторы КМ 1000, 2000, 3000….отключат неприоритетную нагрузку, во избежание перегрузки ввода.

 Как видите схема достаточно примитивная…не требующая особых навыков в эксплуатации и при этом само восстанавливающаяся, при появлении фаз.

Достаточно легка в ремонте и вполне дешевая в изготовлении.

Еще раз извиняюсь за не корректное изображение и за возможные ошибки.

Кому не лень КРИТИКУЙТЕ!...буду рад увидеть свои огрехи.
