КУРИЛКА

Эксперт клуба
LightWay
(9061.00)
Коллеги! Предлагаю, не дожидаясь пока появится специальный раздел, переместиться с откровенным флудом и пиписькомерами сюда. Засорять специальные темы как-то не айс...
Эксперт клуба
Мастер-Электрик (2216)
0
19 июня 2021, 23:42

LightWay
Мастер-Электрик1.В чем не рациональность? 2.Какое иное тех.решение?


Будет вечером время - отвечу. Хотя и сами должны видеть перерасход материала, ничем не оправданную трудоемкость для такого результата.

Но сейчас не могу удержаться... Стесняюсь спросить, это как называется?



Андрей Александрович приветствую!!! если есть возможность хоть на вацап хоть на мыло...нашвыряйте фото... ,,варимся в своём соку" может действительно есть более продуктивные методы сборки. т.±79624001127, master-electric26@mail.ru, evg1973.q380@gmail.com. Спасибо. Хотелось бы также ваше мнение о моём последнем посте в теме ,,стоимость услуг электрика"...выложил там нашу сметную табличку в pdf. обращаются люди, по отзывам Краснодарских мастеров... ,,всё понятно, всё удобно". За ,,уродов"...это ради забавы...это без негатива...вроде как актёр в ,,Брат" подобное позволял...просто картинка всплыла...в тот день урожай был на аномальное(когда в аннотации от производителя пишется ,,декор панель аккуратно выдвигается из удерживающих пазов...а нет ...приклеена!!! и это в полотне двери весом под сотню ...,,мастер ключ от системы доступа и тот вспомнил забытые китайские волшебные слова"!!!).

Эксперт клуба
LightWay (9061)
1
20 июня 2021, 16:27

На вашем примере меня откровенно смущают следующие вещи:
1. Если все элементы в щите модулька, то зачем использовать щит с монтажной панелью?
2. Правильно понимаю, что учет технический (управленческий)? В противном случае, отсутствие возможности пломбировки коммутационных устройств делает невозможным использование узлов в качестве расчетных.
3. Вас самих не смущает "удобство" фиксации кабелей, радиусы...?
4. Щит явно не для самой чистой зоны. Почему нет сальников и внешняя изоляция с кабелей снимается ДО ввода в щит? Наверно, потому, что при такой компоновке заводить в изоляции просто неудобно?

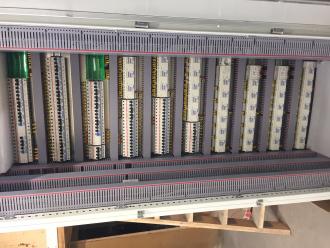

Зашел в пятницу на щитовой участок. Пара фоток щитов приготовленных к отгрузке. Парням самим неудобно за результат. Но их хотя бы оправдывает то, что они все сделали четко по проектам заказчика, который уперся в бюджет и не повелся на уговоры сделать правильно. А на объектах монтажники будут проклинать "криворуких щитовиков"...



Эксперт клуба
hohlachov (7201)
0
22 июня 2021, 09:32

LightWayПара фоток щитов приготовленных к отгрузке


Красиво.

Эксперт клуба
LightWay (9061)
0
22 июня 2021, 10:51

hohlachovКрасиво.


Может и красиво, но безобразно. После расключения будет "третий сорт - не брак".
С напольным проектировщики просто откровенно обсчитались в компоновке и несколько модулей вынужденно размещены на боковых стенках. Оболочка "квадрата" заставляет думать про "умный дом" на всю сданную стеклотару((

Эксперт клуба
Прохожий (1332)
0
22 июня 2021, 11:04

LightWayНо их хотя бы оправдывает то, что они все сделали четко по проектам заказчика, который уперся в бюджет и не повелся на уговоры сделать правильно.

Знакомая история (и, к сожалению, не редкая). Было дело, выполняли похожий заказ, доводы заказчика были 1-в-1. Даже смешнее. Закладываю шкаф бОльший, чтобы нормально кабелями снизу (подключение снизу) можно было разойтись, т.к. нижний кабель-канал практически "под обрез" монтажной платы. Звонит возмущённый заказчик, увидел размеры шкафа в коммерческом предожении, типа "какого ху..дожника?..". Объясняю ему, а в ответ - "нам и так нормально, делайте в таком корпусе, как в проекте". Ну что ж, хозяин-барин... Ещё, в таких шкафах типичная ошибка (на мой взгляд) многих - не учитывают, в каком коробе чьи провода/кабели пойдут. Делают, допустим, "втупую" обвязку коробом по периметру + промежуточные ряды, а выходные цепи не все вытаскивают на клеммники (или вообще этим не заомрачиваются), по факту выходит, что заказчик должен вскрывать короба с внутренними цепями, и сувать туда свои кабели, а это, кмк, не есть хорошо.
Но всё бы ничего, если бы такой же подход не транслировали на сборки на большие токи. Была у нас недавно одна. на 2500А, тоже из серии "впихнуть невпихуемое".. Блин, такие вещи собирать - только карму себе портить. А куда деваться.. ((((
PS. Вынос на боковые стенки, если сделано с умом - не считаю криминалом.

Эксперт клуба
LightWay (9061)
0
23 июня 2021, 08:30

ПрохожийPS. Вынос на боковые стенки, если сделано с умом - не считаю криминалом.


Не в данном случае. Пользователю не видно индикации и не удобен доступ к органам управления

Эксперт клуба
Прохожий (1332)
0
23 июня 2021, 10:57

LightWayНе в данном случае. Пользователю не видно индикации и не удобен доступ к органам управления

В данном случае - да; но в целом, иногда приходится так делать:

Эксперт клуба
LightWay (9061)
0
23 июня 2021, 12:41

Прохожийиногда приходится так делат


Бывает. Иногда осознанно в мелкие по глубине щиты (встройку) частотники (особенно со съемными панелями) или устройства плавного пуска изначально планируешь на боковые стенки. А твердотельники с внешними радиаторами вообще по другому никак))

Эксперт клуба
Прохожий (1332)
0
23 июня 2021, 13:30

С мелким УПП когда-то давно подобным образом накололся.
Был в заказе среди прочих шкаф, по сути своей обычный ящик серии Я5000 (Я5111-... или что-то типа того, на небольшой ток), но с добавленным в схему УПП. Заказал к нему корпус чуть побольше размерами, а насчёт глубины что-то колокольчик в голове и не прозвенел. ))) Как на грех, отдали часть заказа на сборку в другое подразделение (в совершенно другой город нашей Необъятной), откуда мне как-то раз звонят и говорят, что так мол и так. ))) Корпус перезаказывать - сроки уже поджимают, надо быстро выходить из положения. Ну и говорю - накидывайте на него сначала все провода (ибо в положении "боком" это сделать уже не получится), дырявьте боковую стенку, к ней - DIN-рейку, только чтобы головки винтов наружу торчали, а не наоборот; ну и, софтстартер тудой. Затем все цепи дособерёте. "А говорят, коровы не летают"(ц) ))))

Эксперт клуба
LightWay (9061)
0
23 июня 2021, 17:39

Прохожийтолько чтобы головки винтов наружу торчали


А чем заклепки не устраивают? ))

УПП на боковые стенки одно время почти серийно ставил в мелкие болидовские ШКП на 10-18кВА. Штатно УПП вставали только в большие (если память не изменяет, на 160-250кВА).

Эксперт клуба
Прохожий (1332)
0
23 июня 2021, 18:05

LightWayА чем заклепки не устраивают? ))

Про них тогда и не подумал / не вспомнил никто ))))
Да и как-то не особо они распространены были на тех производствах, где пришлось поработать.
Не считая Okken-а (где их просто море, на них основная сборка и ведётся), они как бы и не нужны нигде особо...
Не считая разве что гаек-заклёпок. Но это немного не то.

Эксперт клуба
LightWay (9061)
0
23 июня 2021, 21:09

Чего только не используем - и заклепки, и пресс-гайки/пресс-болты, и приварные винты/шпильки....
Последние для пищевки и общепита идут в количестве не только в щитовухе, но и на объектах - специально купил емкостной автомат (очень помог при монтаже экранированных помещений).

Эксперт клуба
Мастер-Электрик (2216)
0
23 июля 2021, 08:21

LightWayНа вашем примере меня откровенно смущают следующие вещи:
1. Если все элементы в щите модулька, то зачем использовать щит с монтажной панелью?
2. Правильно понимаю, что учет технический (управленческий)? В противном случае, отсутствие возможности пломбировки коммутационных устройств делает невозможным использование узлов в качестве расчетных.
3. Вас самих не смущает "удобство" фиксации кабелей, радиусы...?
4. Щит явно не для самой чистой зоны. Почему нет сальников и внешняя изоляция с кабелей снимается ДО ввода в щит? Наверно, потому, что при такой компоновке заводить в изоляции просто неудобно?

Зашел в пятницу на щитовой участок. Пара фоток щитов приготовленных к отгрузке. Парням самим неудобно за результат. Но их хотя бы оправдывает то, что они все сделали четко по проектам заказчика, который уперся в бюджет и не повелся на уговоры сделать правильно. А на объектах монтажники будут проклинать "криворуких щитовиков"...





По 4-ому пункту: ввод в лотках ДКС маложильным ПУВ.

Эксперт клуба
LightWay (9061)
0
25 июля 2021, 20:56

Мастер-ЭлектрикПо 4-ому пункту: ввод в лотках ДКС маложильным ПУВ.


это как-то оправдывает?

Эксперт клуба
Мастер-Электрик (2216)
0
26 июля 2021, 11:56

LightWay
Мастер-ЭлектрикПо 4-ому пункту: ввод в лотках ДКС маложильным ПУВ.


это как-то оправдывает?


Нет на ПУВ верхней изоляции...

Эксперт клуба
LightWay (9061)
0
26 июля 2021, 12:16

Мастер-ЭлектрикНет на ПУВ верхней изоляции...

Т.е. полагаете допустимым вне оболочек, замоноличенных труб и коробов использовать ПУВ (т..е. провод в одинарной изоляции) без механической защиты? Не говоря уже об отсутствующем заземлении этих фрагментов лотков (заземление вижу только на первой секции лотка под щитом)...
